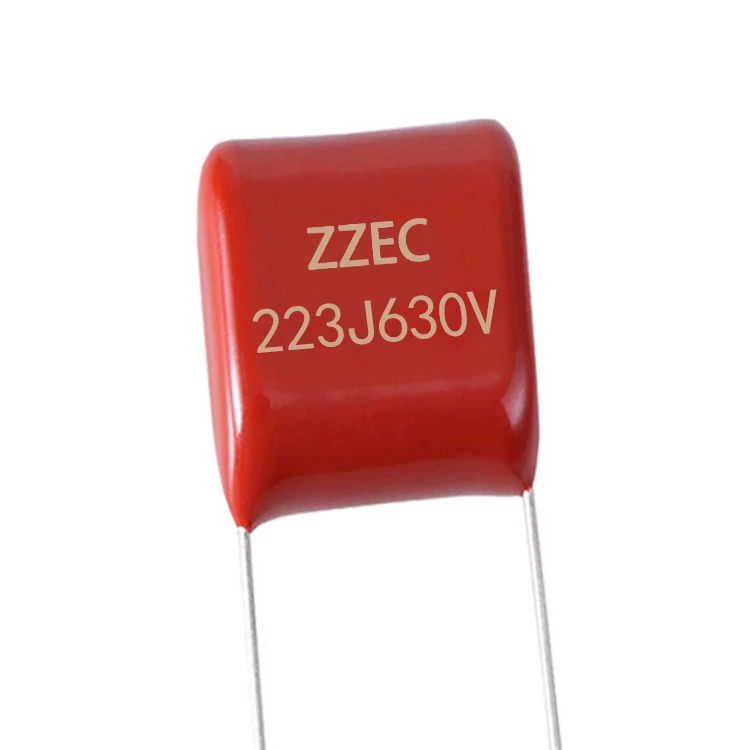

0,022 UF 630V

CL21X-Mini Film Capacito (MSF), bonne performance d'auto-réparation, résistance à haute température, partie de la petite capacité peut être utilisée dans la production de films métallisés en tandem, haute tension, scellage interne en cire à haute température, encapsulation en poudre époxy ignifuge, haute fiabilité, performance résistante à l'humidité stable, faible bruit, bonne constance d'apparence, convient à une variété d'exigences de circuits de précision à faible perte ou à haute capacité.

Présentation du produit

Caractéristiques

Ultra-petit, faible bruit, bonne cohérence d'apparence .
Film en polyester métallisé, petite augmentation de température inhérente .
Résistance à haute tension, à haute température scellée, revêtement en poudre époxy ignifuge .
Imageux, issue de la flamme .
Facteur de dissipation faible .
Bonne propriété d'auto-guérison, bonne stabilité et fiabilité .

CARACTÉRISTIQUES
Catégorie climatique	55/085/21
Tension nominale	63V, 100V, 250V, 400V, 630V
Plage de capacité	0.0010Μf ~5.6μF
Tolérance à la capacité	±5%(J), ±10%(K)
Preuve de tension	1.6U_R
Résistance à l'isolation	Supérieur ou égal à 3000mΩ, Cr inférieur ou égal à 0,33 μF (20 degrés, 1 min) ≥10000S, CR>0,33 μF (20 degrés, 1 min)
Tangent d'angle de perte	Moins ou égal à 0,008% (20 degrés, 1 kHz)

Dessin: (mm)

Avantage

Technologie des matériaux avancés

Le matériel de film métallisé à haute pureté est utilisé pour assurer une perte faible, une tension de traits élevée et une longue durée de vie des condensateurs .

Conformité environnementale

Respectez les ROH, Reach et d'autres normes environnementales internationales pour répondre aux besoins de la chaîne d'approvisionnement verte des clients .

Big Data Data DataSertical Capacité

Contrôle indépendant des processus de base tels que le revêtement en film mince, la tranche et l'enroulement pour réduire les risques de la chaîne d'approvisionnement .

Scénario d'application

Chargeurs embarqués (OBC) (filtrage d'entrée / sortie)
Pilotes à moteur (condensateurs de tampons IGBT)
Système de gestion de la batterie (BMS) (découplage d'échantillonnage de tension)
Convertisseur DC / DC (condensateurs d'isolement haute tension)
Systèmes d'entraînement électrique (filtrage EMC pour supprimer le rayonnement)

FAQ

Q: Comment sélectionner un condensateur pour les scénarios qui doivent résister aux impulsions à haute fréquence?

A: Préférez les condensateurs en polypropylène métallisé pour prendre en charge le courant élevé de DV / DT et d'impulsion .

Q: Comment déterminer si la fonction d'auto-guérison est nécessaire?

R: Dans les scénarios avec des fluctuations de tension fréquentes ou un risque de surtension, les condensateurs d'auto-guérison peuvent améliorer la fiabilité .

Q: Quel est le processus de production des condensateurs cinématographiques?

A: Métallisation du film → Enroulement / plastification → Souderie → Emballage → Test → Vieillissement .

Q: Comment l'épaisseur du film métallisé affecte-t-elle la performance?

R: Plus le film est mince, plus la capacité est élevée, mais plus la tension peut être réduite .
