Comment choisir des condensateurs à film pour les crossovers audio : un guide complet des spécifications aux marques

I. Paramètres de base et mesures de performances des condensateurs à film
1. Valeur de capacité et correspondance de fréquence de croisement
La valeur de capacité sert de paramètre fondamental pour sélectionner les condensateurs de croisement, déterminant directement l'emplacement de la fréquence de croisement. Sur la base des principes de croisement, la relation entre la valeur de capacité et la fréquence de croisement peut être calculée à l'aide de la formule :

Formule de croisement de base : C=1 / (2πfR)
C : valeur de capacité (unité : microfarad μF)
f : fréquence de croisement (généralement 2 à 5 kHz)
R : Impédance du haut-parleur (généralement 4Ω, 8Ω)
Par exemple, avec une fréquence de coupure de 4 kHz et une impédance de tweeter de 8 Ω, la valeur de capacité calculée est d'environ 5 μF. Pour des performances de croisement plus précises, un réseau de croisement de second-ordre combinant condensateurs et inductances peut être utilisé, calculé comme :

C=1 / (√2 × 2πfR)
L = √2R / (2πf)
2. Sélection de la tension nominale
La tension nominale d'un condensateur à film doit être 1,5 à 2 fois supérieure à la tension de fonctionnement réelle pour garantir un fonctionnement stable à long terme. Dans les crossovers audio, les tensions nominales communes vont de 250 V à 400 V, déterminées par la puissance de sortie de l'amplificateur et l'impédance du haut-parleur.

3. Tangente de l'angle de perte (tgδ)
La tangente de l'angle de perte est une mesure essentielle pour évaluer la dissipation d'énergie des condensateurs. Une valeur inférieure indique une perte réduite et une réponse haute fréquence - améliorée. Les condensateurs à film de haute-qualité présentent généralement un tgδ inférieur à 0,001, réduisant efficacement la distorsion du signal et améliorant la clarté audio.

4. Stabilité de la température
Les équipements audio génèrent de la chaleur pendant leur fonctionnement, ce qui rend la stabilité de la température des condensateurs essentielle. Les condensateurs à film haut de gamme doivent présenter une large plage de températures de fonctionnement (par exemple, de -40 degrés à +105 degrés) tout en maintenant des valeurs de capacité stables malgré les fluctuations de température.

II. Types et caractéristiques courants des condensateurs à film

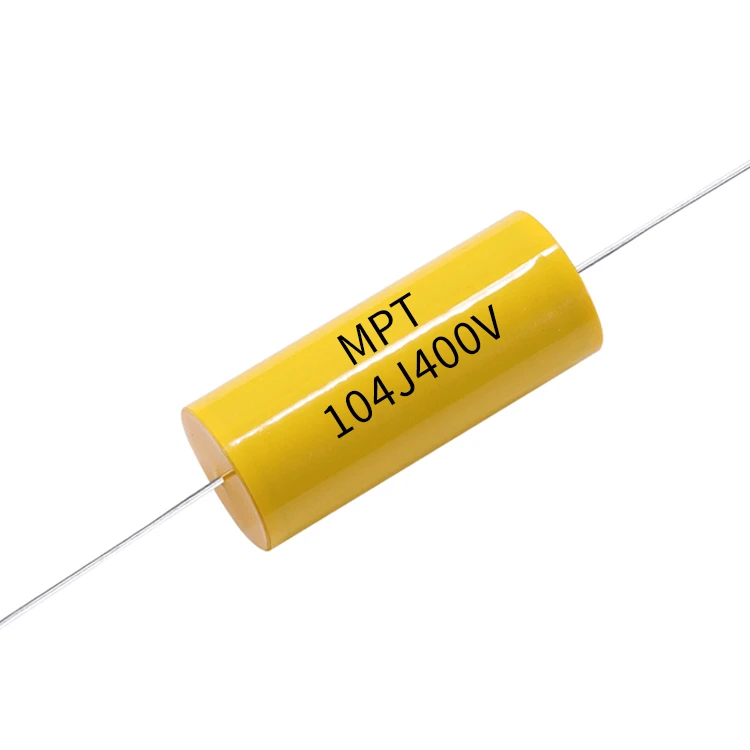

1. Condensateurs à film polypropylène (condensateurs PP/condensateurs CBB)
Avantages : réponse stable en haute-fréquence, faible perte, haute résistance d'isolation, capable de filtrer avec précision les signaux basse-fréquence tout en préservant les détails haute-fréquence (par exemple, sifflements vocaux, harmoniques instrumentales).
Applications : largement utilisé dans les circuits de tweeter, adapté aux systèmes Hi-Fi exigeant une qualité sonore élevée.
Marque représentative : ZZEC
2. Condensateurs à film polyester (condensateurs PET/condensateurs MKT)
Avantages : Coût inférieur, large plage de capacités, bonne stabilité en température.
Inconvénients : perte légèrement plus élevée que les condensateurs en polypropylène, réponse en haute fréquence-un peu inférieure.
Applications : convient aux systèmes audio d'entrée de gamme-sensibles au coût-ou aux circuits de haut-parleurs de milieu de gamme.
3. Condensateurs à film de polystyrène
Avantages : perte extrêmement faible, haute précision et excellentes caractéristiques de haute-fréquence.
Inconvénients : Capacité limitée, mauvaise stabilité de la température et sensibilité au vieillissement.
Applications : principalement utilisé dans les circuits de couplage et de filtrage au sein des-équipements audio haut de gamme, rarement utilisé directement dans les crossovers.

III. Sélection de marques et recommandations
1. Condensateurs allemands WIMA
Caractéristiques : Réponse rapide, faible perte, qualité sonore naturelle et équilibrée avec un caractère tonal légèrement froid, adapté à diverses exigences d'écoute.
Recommandation de série : la série Black Box représente les produits-de premier plan.
2. Condensateurs ZZEC-MKP
Caractéristiques : qualité sonore naturelle et équilibrée avec des fréquences moyennes-à-hautes riches, des caractéristiques similaires à celles des condensateurs WIMA, offrant un rapport qualité-prix exceptionnel.

IV. Recommandations pratiques de sélection et d’utilisation
1. Sélectionnez en fonction des caractéristiques du haut-parleur
Tweeters : donnez la priorité aux condensateurs à film polypropylène, tels que les séries WIMA MKP ou RIFA, pour garantir la pureté et la reproduction détaillée des signaux haute fréquence-.
Unités de milieu de gamme : optez pour des condensateurs à film polyester (MKT) ou des condensateurs en polypropylène de qualité moyenne-pour équilibrer coût et performances.
Unités de woofer : en raison des exigences de capacité plus élevées pour les réseaux croisés, les condensateurs en polypropylène métallisé (CBB) ou les condensateurs électrolytiques non-polaires conviennent, mais donnent la priorité aux produits à faible ESR.
2. Concentrez-vous sur l'installation et le soudage des condensateurs
Utilisez une soudure sans plomb-pour éviter d'endommager les structures internes des condensateurs à haute-température.
Gardez les fils du condensateur propres pour éviter l’oxydation et les joints de soudure à froid.
Observez la polarité des condensateurs lors de l'installation (sauf pour les condensateurs non-polaires) pour garantir l'alignement avec la conception du circuit.
3. Ajustez en fonction de l'environnement d'écoute et des préférences personnelles
Différentes marques de condensateurs présentent des caractéristiques tonales distinctes ; associez-les en fonction des préférences d’écoute individuelles.
Après avoir remplacé les condensateurs, effectuez des tests d'écoute répétés et des réglages précis-pour obtenir une qualité sonore optimale.

V. Idées fausses courantes et guide pour éviter les pièges
1. Rechercher aveuglément des condensateurs-haute capacité
La capacité du condensateur n'est pas nécessairement meilleure à des valeurs plus élevées. Des condensateurs trop grands peuvent entraîner une chute trop basse de la fréquence de croisement, obligeant le tweeter à gérer des signaux basse fréquence inutiles - et augmentant les risques de distorsion. Les valeurs des condensateurs doivent être calculées avec précision en fonction de la fréquence de croisement et de l'impédance du haut-parleur.

2. Négliger la marque et la qualité des condensateurs
Les condensateurs bon marché souffrent souvent de pertes élevées et d’une mauvaise stabilité, compromettant gravement la qualité sonore. Optez pour des condensateurs audio professionnels de marques réputées, en évitant les produits de qualité industrielle ou de qualité inférieure.

3. Survol des caractéristiques de température du condensateur
Pour les équipements audio fonctionnant dans des environnements-à haute température, sélectionnez des condensateurs offrant une excellente stabilité thermique pour garantir des performances fiables à long terme-.

Grâce à l'analyse ci-dessus des paramètres des condensateurs à film, aux comparaisons de types et aux recommandations de marques, vous devriez maintenant avoir une compréhension complète de la façon de sélectionner les condensateurs pour les crossovers audio. Dans les applications pratiques, nous vous recommandons de choisir des produits adaptés en fonction de vos besoins spécifiques et de votre budget. Ensuite, grâce à des tests d'écoute et des ajustements répétés, créez un système audio qui correspond à vos préférences d'écoute personnelles.
